濕式球磨機結構、工作原理及傳動形式介紹
創建時間 2013-01-09 作者 球磨機 瀏覽 QQ留言 產品咨詢 聯系電話:13803857310

        工業生產中的濕式球磨機,顧名思義,濕法研磨,一定少不了適量水參與。濕式球磨機一般用來加工石灰石,因此,加工石灰的過程被稱為石灰石漿液磨制系統,此系統是循環系統,可實現石灰石的綜合利用,減少資源浪費。
        濕式球磨機工作原理與干式球磨區別主要體現在“濕式”和“干式”,濕式球磨機入料前對物料有一定的要求,即粒度要不大于20毫米,因此,需要破碎機進行破碎了之后,經稱重皮帶給料機輸送到磨機入料口端,此時,研磨水與適宜粒度大小的石灰石同時進入到濕式球磨機內,混合形成研磨液進入漿液循環箱,攪拌均勻后在循環漿的作用下打到旋流分離器,沒有達到所需的大顆粒石灰石漿液被送回到濕式球磨機,直至研磨至需要的小顆粒,形成循環研磨體系。

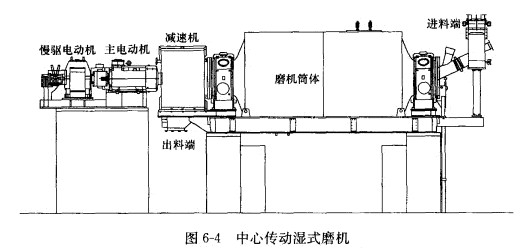

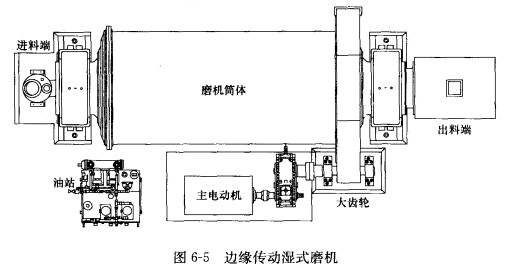

        濕式球磨機根據傳動方式的不同可以分為兩種,一種是中心傳動,一種是邊緣傳動。其設計圖如下:




        濕式球磨機和其他球磨機的結構相差不多,主要有給料部、傳動部、回轉部、出料部構成。主要的部件如中空軸采用耐磨鋼鑄件,考慮到內襯的易磨損性,也為了以后濕式球磨機出現故障便于更換,因此設計時可進行拆卸,而筒體大齒輪是特殊鑄件滾齒輪加工而成的,也是出于易磨損考慮而采用這種材料的。
