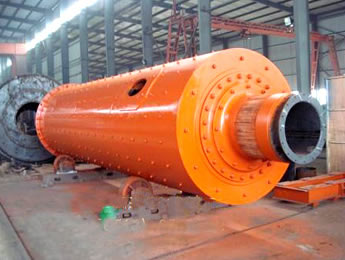

φ2.25×13米中心傳動邊緣卸料的多倉管磨機

        這種由球磨機廠家河南豫暉制造的選礦設備有干法操作和濕法操作兩種，今天主要為大家介紹一下它的結構型式。
        這種管磨機的筒體由厚鋼板焊接而成，筒體中間部分鋼板厚度為40毫米，因?yàn)橹虚g部分承受較大彎曲載荷，筒體兩端部分則用厚度為36毫米的鋼板制成。在磨機圓筒體的兩段由螺栓將頂蓋與筒體相結合，頂蓋與空心樞軸構成一個整體鑄件。空心樞軸支承在主軸承上。
        這種型式的管式球磨機具有四個倉，故筒體內安裝三個隔倉板每一個倉都開有長方形的倉口，并于其上裝有端蓋。兩個倉口的位置在圓筒體的同一徑向，而另外兩個則在其相反的徑向位置。筒體內尚安裝有襯板，每塊襯板都由一個螺栓將其安裝在磨機筒體壁上。
        欲細磨的物料經漏斗、進料口進入筒體內，進料口安裝在空心軸里，進料口是由鑄鐵鑄成，并于其內面襯以能更換的鋼質襯板。
        此類管磨機是中心傳動式的，連接筒使傳動軸與管磨機筒體相連接，在卸料端頂蓋沿空心軸與連接筒的接觸周?chē)��?span style="font-size: small">10個孔，孔個裝以φ60毫米的銷釘，借著這些銷釘將連接筒與磨機卸料端蓋固裝在一起，連接筒的另一端與傳動軸的花瓣相連接。
        φ2.25×13米濕法操作的管式球磨機設備，共有三個倉，較后一個倉設有分隔為5個獨立部分的橫向間隔板的裝置，其他部分結構基本上與上述干法磨機相似，電動機功率為850千瓦。
