球磨機是磨礦的重要設備大家都知道，但對于球磨機的工作原理方面可能還有很多人不是很了解，豫暉專家再次就球磨機的不同類別，組成結構及磨礦過程做一下簡單介紹，希望對于您了解球磨機設備有所幫助！
        一、 球磨機的分類
        球磨機設備根據排料方式不同分為溢流式球磨機，格子型球磨機，風力排料球磨機。
        溢流型球磨機：隨著筒體的旋轉和磨介的運動，礦石等物料破碎后逐漸向右方擴散，較后從右方的中空軸頸溢流而出，因而得名。
        格子型球磨機：此類機器在排料端安設有格子板，由若干塊扇形孔板組成，其上的箅孔寬度為 7mm—20mm，礦石通過箅孔進入格子板與端蓋之間的空間內，然后由舉板將物料向上提升，物料延著舉板滑落，再經過錐形塊而向右至中空軸頸排出機外。
        風力排料球磨機：物料從給料口進入球磨機，磨介對物料進行沖擊與研磨后，物料從磨機的進口逐漸向出口移動，出口端與風管連接，在系統中串聯著分離器、選粉機、除塵器及風機的進口，當風力排料開始運作時，球磨機機體內相對的處于低負壓，破碎后被磨細的物料隨著風力從出料口進入管道系統，由選粉機將較粗的顆粒分離后重新送入球磨機進口，已經磨碎的物料則由分離器分離回收。
         二、球磨機的組成結構

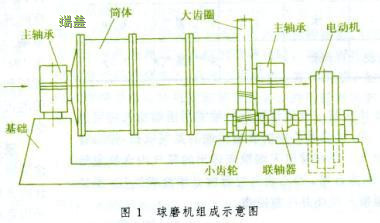

         球磨機主要由圓柱形筒體、端蓋、軸承和傳動大齒圈等部件組成（如圖1）。
         筒體：其內裝入直徑為25mm—150mm的鋼球或鋼棒，稱為磨礦介質，其裝入量為整個筒體有效容積的25%--50%。
         端蓋：筒體兩端有端蓋，利用螺釘與筒體端部法蘭相連接，端蓋的中部有孔，稱為中空軸頸。
         軸承：中空軸徑支承在軸承上，筒體可以轉動。
         大齒輪圈：在筒體上固定。
         三、磨礦過程介紹
         磨礦作業是在球磨機簡體內進行的，筒體的磨介隨著筒體的旋轉而被帶到一定的高度后，介質由于自重而下落，裝在筒體內的礦石就受到介質猛烈的沖擊力；另一方面由于磨介在筒體內沿筒體軸心的公轉與自轉，在磨介之間及其與筒體接觸區又產生對礦石的擠壓和磨剝力，從而將礦石磨碎。
         球磨機鋼球（磨礦介質）當筒體旋轉時即被帶起并升到一定高度，由于鋼球本身的重力作用，較后沿一定的軌道下落。在區域內的鋼球受到兩種力的作用：一為旋轉時自切線方向施于鋼球的作用力；一為與鋼球直徑相對稱一面而與上述作用力相反的力，這個作用力的產生是由于鋼球本身自重而向下滑動所引起的。上述兩種作用力，對于鋼球會構成一對力偶，由于鋼球是被擠壓在筒體與相鄰鋼球的中間，所以力偶會使鋼球之間存在大小不等的摩擦力，鋼球隨筒體軸心作公轉運動時在區域內自上落下拋落，就在區域里對筒體內的礦石產生強大的沖擊作用，將礦石破碎�？梢哉f，在磨機筒體內礦石主要是受磨剝力、沖擊力及擠壓力的作用而被磨碎的。
        有了對球磨機基本分類的掌握，組成結構及磨礦過程的了解，才能在生產，選購及使用方面更加充分合理的發揮球磨機的工作效益，同時也為您節約生產成本，避免不必要的資源浪費！河南豫暉球磨機設備網專職專業為您提供球磨機設備相關專業知識，敬請咨詢！
