球磨機主軸承的改進不僅能有效降低其生產成本同時也推動了球磨機設備走向高效、節能、減耗的道路。下面豫暉專家一是對球磨機滑動軸承及滾動軸承的優缺點做比較分析，球磨機主軸承為什么用滾動軸承代替滑動軸承？二是對滾動軸承代替滑動軸承的設計要點提出幾方面要求。
        一、球磨機滑動軸承的優點與缺點
        (一)優點
        作為粉磨設備的球磨機，目前一般采用滑動軸承作為主軸承，軸承襯采用巴氏合金材料。因其具有良好的摩擦相容性、順應性和嵌入性，非常適合像球磨機這樣的重載、低速，并伴有沖擊現象的機械設備的要求，因此在生產中已被廣泛采用。
        (二)缺點
        1、能耗高。由于滑動摩擦力遠遠大于滾動摩擦力，摩擦力引起產生大量熱量，消耗大量能耗。據計算，滑動軸承支承的球磨機，軸頸與軸瓦的接觸面積較少達75%。傳統的球面瓦滑動軸承的摩擦功耗理論上約占總裝機容量的1/3。
        2、維修困難�；瑒�(dòng)軸承雖然結構簡單，但巴氏合金的澆鑄工藝復雜，須經過巴氏合金材料的配比、熔煉、軸承底座的清洗、預熱、掛錫和巴氏合金澆鑄以及研刮，每道工序均有嚴格的技術要求，稍有不慎，即有可能引起報廢。
        3、滑動軸承的保養復雜。由于主軸承工作時，滑動摩擦以及熱物料通過空心軸的結果不斷產生熱量，如不及時排除，將使軸瓦溫度升高，破壞潤滑作用，甚至發生“燒瓦”現象。因此主軸承還必須安裝一套冷卻裝置。球磨機的滑動軸承的潤滑，分為動壓潤滑和靜壓潤滑。油勺和強制潤滑系統都屬于動壓潤滑。這種潤滑油膜的形成是借助于中空軸回轉時所起的“油泵”作用將潤滑油帶入軸承間隙造成一定壓力的油膜。但由于球磨機轉速低、產生“油泵”作用不大，故形成油膜很薄，達不到液體摩擦潤滑，而是半液體摩擦潤滑。這樣不但容易擦傷軸襯，縮短軸襯使用壽命，而且增加了磨機的傳動功率消耗，起動也比較困難。靜壓潤滑的油膜的形成是依靠外部的壓力油，使軸頸懸浮于油膜之上。雖然靜壓潤滑承載能力大，摩擦系數低，但必須有一套復雜且安全可靠的供油系統，保養與維護工作量大，而且價格昂貴。
        可見，滑動軸承的維修與保養所需要的技術要求高。這對于技術力量相對薄弱的企業，確實是件困難的事情，設備的正常運行常常因此而受到嚴重影響。
        二、球磨機主軸承采用滾動軸承的優點
        (一)節能顯著
        由于滾動軸承自身運動的特點，使其摩擦力遠遠小于滑動軸承，可減少消耗在摩擦阻力的功耗，因此節能效果顯著。從理論分析及生產實踐中，主軸承采用滾動軸承的一般小型球磨機節電達30%～35%，中型磨機節電達15%～20%，大型球磨機節電可達10%～20%。由于球磨機本身是生產中的耗能大戶，這將意味著可節約一筆極其可觀的費用。
        (二)維修方便，質量可靠
        采用滾動軸承可以省去巴氏合金材料的熔煉、澆鑄及刮瓦等一系列復雜且技術要求甚高的維修工藝過程以及供油、供水冷卻系統，因此維修量大大減少。而且滾動軸承由于是由專業生產廠家制造，質量往往得到保證。滾動軸承維修省時省力的特點，特別適合于技術力量相對薄弱的企業。
        三、滾動軸承代替滑動軸承的設計要求
       (一)軸承類型的選擇
        軸承類型應選用雙列向心球面滾子軸承。因?yàn)榍蚰�機荷載大，兩端支承跨度大，球磨機筒體彎曲變形在運行過程中將產生不同軸。而向心球面滾子軸承具有自動調心性能，可補償筒體在動、靜負荷下變形產生的軸線撓度，又具有較強的承載能力，并能減少外徑尺寸。

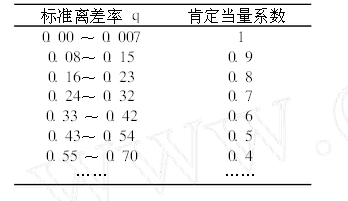

        它是以凈現值為基礎，先用一個系數將有風險的現金收支調整為無風險的現金收支，然后用無風險的貼現率計算項目的凈現值，以便用凈現值的規則判斷投資機會的可取程度。運用這種方法，投資者必須首先確定有風險情況下的單位收益相當于多少無風險情況下的收益，即肯定當量系數a。其計算公式如下：a=無風險情況下的收益/有風險情況下的收益。一般而言0≤a≤1。a值越小，風險越大；a值越大，風險越小。為了防止決策者的偏好不同而造成決策失誤，可根據計算的標準離差率來確定肯定當量系數，因?yàn)闃?biāo)準離差率是衡量風險大小的一個很好的指標。標準離差率與肯定當量系數的經驗對照關系如下表：

        這樣在有風險的情況下，采用肯定當量系數計算的凈現值NPV的計算公式為:NPV=∑=AiCi/(1+r)^I + AnSn/(1+r)^N-I (i=1，2，3…n)，式中:NPV為凈現值，Ai肯定當量系數，Ci第i年的現金凈流量，Sn為項目?jī)魵堉�，r為無風險貼現率，I為原始投資額。運用肯定當量法計算出的凈現值大于零，表明方案可行，凈現值越大方案越優。凈現值小于零，表明方案不可行。承租人在購買與租賃設備之間作出決策時，可運用肯定當量法分別計算購買與租賃兩種方案的凈現值，比較凈現值的大小，選擇凈現值較大的方案。但是需要引起注意的是，與肯定當量系數相對應的標準離差率的計算由于引用了概率分析，凈現值的計算存在一定的人為因素。因此，在運用概率計算標準離差率時，一定要采用科學的、精確的方法提高概率預測的準確性。標準離差率的準確性關系著凈現值計算的精確性，那么以凈現值為基礎的肯定當量決策法，就能夠使企業對生產設施是采用租賃還是購買做出正確的決策。
       (二)配合的選擇
       由于球磨機滾動軸承內圈旋轉，承受方向固定的徑向載荷，所以內圈是循環負荷，中空軸與軸承內圈應采用過盈配合。過盈量取決于負荷的大小，較重的負荷取較大的過盈量。過盈量必須保證在接觸面間產生的壓力滿足軸承受筒體軸向力及中空軸頸與軸承內圈的摩擦力矩，保證兩者在轉動過程中不產生相對滑動。但過盈量也要保證軸承的正常運行，如果過盈量過大，就會造成軸承變形嚴重，甚至報廢。
       而滾動軸承外圈不旋轉，承受方向固定的徑向荷載，所以外圈是局部負荷。軸承外圈與軸承座的配合應選用間隙配合，軸承外圈可沿軸向滑動，也可繞軸線轉動。為了補償筒體軸向伸縮變形，把筒體的一端支承設計為自由支承。為了保證齒輪的正確嚙合，不讓卸料端中空軸有軸向串動，而使伸縮的預留間隙設在進料端。當筒體受熱伸長后，自由端的軸承外圈可沿軸承座滑動，減少筒體及端蓋的軸向內力，以適應筒體受熱伸長后軸向的串動。
        (三)承載力的保證
        由于球磨機中空軸的尺寸是按球磨機生產能力設計的，因此選用與中空軸尺寸相應的滾子軸承的承載力偏大，即承載能力是能夠得到保證的。
        (四)滾動軸承的潤滑
        由于是滾動軸承，且轉速較慢，直徑較大，只要定期加入潤滑脂即可。維修保養方便，操作容易。
        (五)滾動軸承的密封
        對滾動軸承的密封裝置要求較高，這是因?yàn)榍蚰�機工作環境惡劣的原因所致。密封蓋和軸承蓋之間應采用軸向迷宮式密封，徑向需有毛氈密封，防止外界粉塵進入，引起軸承滾道磨損加劇，使軸承溫度升高，降低潤滑油粘度，潤滑油效果下降。同時，潮氣滲入也會使軸承銹蝕，降低軸承使用壽命。
        經過對上面具體情況的分析，可以看出球磨機的主軸承由滾動軸承來充當后，能耗、成本、維修、操作等方面的費用都有所降低，設備運轉率提高同時也帶來了良好的經濟效益！
