在對球磨機生產中載荷以及約束的加載進行詳細分析過程中，我們得到幾個數據，具體如下圖：
        1、油膜壓力：經油膜分析可知軸瓦處壓力分布數據，利用vread來對ANSYS進行讀取，然后采用sfe將其加載入有限元模型軸瓦的控制，詳情參考如下：
        2、自重：球磨機中空軸里面的襯套以及固定環等的好壞可以參考相同效果的密度按照重力的操作添加到中空軸之上。
        3、筒體物料以及鋼球的質量：轉化成相同效果的密度進行加載。
        4、約束：球磨機的進料口也就是大齒輪端和出料口的中空軸都存在 有軸承支撐，簡單的被稱作簡支約束。

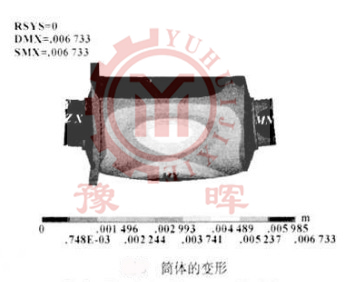

        在選擇大齒輪端的中空軸來對球磨機進行形變的分析時，需要保證球 磨機筒體在變形以后仍然處于水平狀態，在此過程中，球磨機的筒體所發生的變形以及中空軸的軸瓦變形其結構如圖：
